NXC，HXC型高效組合式斜板廢水沉淀器
NXC，HXC型高效組合式斜板廢水沉淀器是我公司根據分散顆粒的淺層沉淀理論，吸取了國外多層、多格、斜板沉淀技術，結合各種不同污水成分開發研制的一種新型水處理設備。適用于冶金、市政工程，具有處理效率高，占地面積小、能耗低、投資省、運行管理方便、安全、可靠等優點。

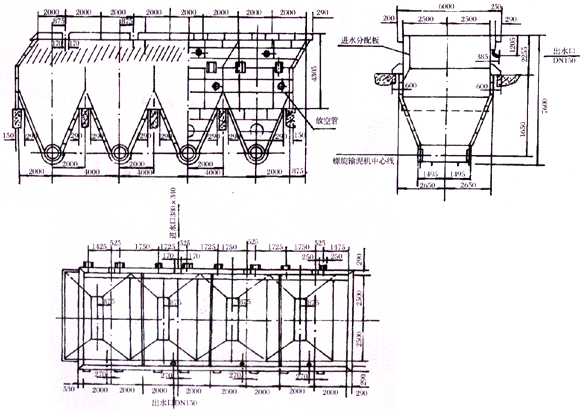

圖一 4NXC-60高效組合式斜板沉淀器
| 技術性能
|
|||
| 序號
|
名稱
|
單位
|
數據
|
| 1
|
沉淀器結構
|
4組合逆流式
|
|
| 2
|
單池處理水量
|
m3/h
|
40-60
|
| 3
|
沉淀器名稱代號
|
4-NXC-60
|
|
| 4
|
沉降時間
|
min
|
＜15
|
| 5
|
板內流速
|
mm/s
|
4.1
|
| 6
|
有效面積
|
m2
|
165
|
| 7
|
進水口尺寸
|
mm
|
340×380
|
| 8
|
出水管口徑
|
mm
|
DN150
|
| 9
|
進水懸浮物濃度
|
mg/L
|
＜5000
|
| 10
|
出水懸浮物濃度_
|
mg/L
|
＜150
|
| 11
|
斜板傾斜度
|
60?！?。
|
|
| 12
|
輸泥機排泥含水率
|
＜60%
|
|
| 13
|
輸泥機電機功率
|
KW
|
5.5
|
| 14
|
單池自重
|
Kg
|
-17000
|
組合式斜板沉淀器技術性能表
|
序號
|
項目
|
單位
|
NXC-40
|
NXC-60
|
HXC-60
|
HXC-80
|
HXC-120
|
|
1
|
處理水量
|
M3/h
|
30-40
|
50-60
|
45-60
|
60-80
|
100-120
|
|
2
|
進水懸浮物含量
|
mg/L
|
＜6000-1000
|
||||
|
3
|
出水懸浮物含量
|
mg/L
|
＜100
|
||||
|
4
|
沉淀時間
|
min
|
＜15
|
||||
|
5
|
進水管管徑DN
|
mm
|
125
|
150
|
200
|
||
|
6
|
出水管管徑DN
|
mm
|
125
|
150
|
200
|
||
|
7
|
輸泥機排泥含水率
|
%
|
＜60
|
||||
|
8
|
螺旋輸泥機功率
|
KW
|
＜5.5
|
||||
|
9
|
沉淀器總重量
|
Kg
|
17000
|
19000
|
19000
|
24000
|
29000
|
|
10
|
外形尺寸（L×B×M）
|
m
|
4.8×3.0×7.6
|
5.3×3.2×7.6
|
5.3×3.2×7.4
|
6.0×4.3×7.6
|
6.0×6.8×8.0
|

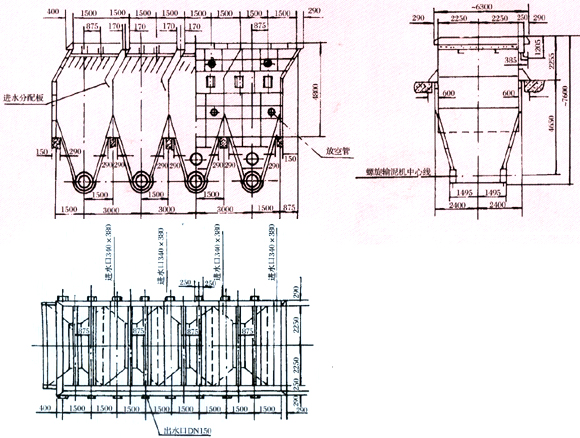

圖二 4HXC-80高效組合式斜板沉淀器
|
技術性能
|
|||
|
序號
|
名稱
|
單位
|
數據
|
|
1
|
沉淀器結構
|
4組合橫流式
|
|
|
2
|
單池處理水量
|
m3/h
|
60-80
|
|
3
|
沉淀器名稱代號
|
4-HXC-60
|
|
|
4
|
沉降時間
|
min
|
＜15
|
|
5
|
板內流速
|
mm/s
|
4.1
|
|
6
|
有效面積
|
m2
|
188
|
|
7
|
進水口尺寸
|
mm
|
340×380
|
|
8
|
出水管口徑
|
mm
|
DN150
|
|
9
|
進水懸浮物濃度
|
mg/L
|
＜5000
|
|
10
|
出水懸浮物濃度_
|
mg/L
|
＜150
|
|
11
|
斜板傾斜度
|
60?！?。
|
|
|
12
|
輸泥機排泥含水率
|
＜60%
|
|
|
13
|
輸泥機電機功率
|
KW
|
5.5
|
|
14
|
單池自重
|
Kg
|
-24000
|
