GMZ型高濃度煤粉袋式收粉器
GMZ型高濃度煤粉袋式收粉器，是專門用于冶金行業高爐噴煤工程中收集煤粉之用。其特點：入口濃度高達1000g/Nm3，而噴吹站的煤粉濃度更高可達10000g/Nm3以上，不需要多級收粉，一級收粉就能滿足工藝要求，有強大的清灰能力以保持盡量低的設備阻力，具備收粉設備應有的安全 防爆設施，配備可靠而完善的自控監測系統，維護檢修工作量小，操作方便是目前高爐噴收粉工藝流程中理想的產品。
GMZ型收粉器技術性能表
| 項目/型號
|
GMZ306
|
GMZ612
|
GMZ918
|
GMZ1224
|
GMZ1563
|
GMZ1836
|
GMZ2142
|
GMZ2448
|
| 處理風量m3/h
|
10000
|
20000
|
30000
|
40000
|
50000
|
60000
|
70000
|
80000
|
| 過濾面積m2
|
306
|
612
|
918
|
1224
|
1530
|
1836
|
2142
|
2448
|
| 過濾風速m/min
|
0.54
|
0.54
|
0.54
|
0.54
|
0.54
|
0.54
|
0.54
|
0.54
|
| 濾袋數量（條）
|
204
|
408
|
408
|
812
|
1020
|
1224
|
1428
|
1632
|
| 濾袋規格mm
|
φ120×4000
|
|||||||
| 室數（個）
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
| 入口濃度g/m3
|
1000-10000
|
|||||||
| 排放濃度mg/m3
|
100
|
|||||||
| 漏風率%
|
3
|
|||||||
| 設備阻力Pa
|
1200
|
|||||||

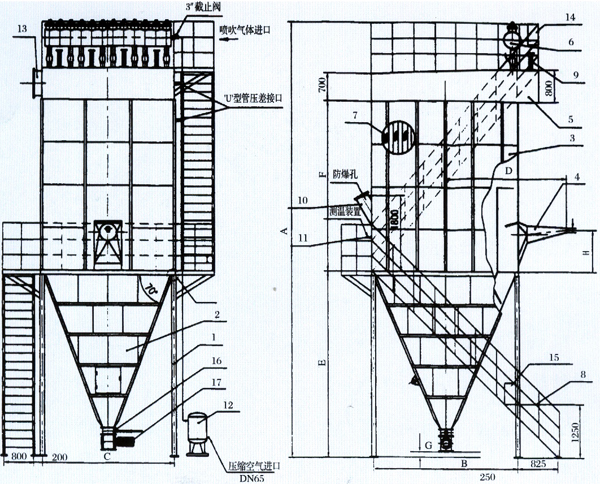

1、支架 2、灰斗 3、過濾箱體 4、進風口 5、上箱體 6、噴吹系統 7、濾袋組合 8、扶梯平臺 9、提升閥 10、防爆孔 11、測溫孔 12、壓氣系統 13、出風口 14、清灰現場箱 15、卸灰閥現場箱 16、插板閥 17、卸灰閥
GMZ系列收粉器主要尺寸
|
型號/尺寸
|
A
|
B
|
C
|
D
|
M×d
|
H
|
E
|
F
|
G
|
|
GMZ306
|
10250
|
3380
|
3080
|
2850
|
400×400
|
1000
|
4350
|
6000
|
200
|
|
GMZ612
|
10250
|
3380
|
6160
|
2850
|
400×400
|
1000
|
4350
|
6000
|
200
|
|
GMZ918
|
10250
|
3380
|
9240
|
2850
|
400×400
|
1000
|
4350
|
6000
|
200
|
|
GMZ1224
|
10250
|
3380
|
12320
|
2850
|
400×400
|
1000
|
4350
|
6000
|
200
|
|
GMZ1563
|
10250
|
3380
|
15400
|
2850
|
400×400
|
1000
|
4350
|
6000
|
200
|
|
GMZ1836
|
10250
|
3380
|
18480
|
2850
|
400×400
|
1000
|
4350
|
6000
|
200
|
|
GMZ2142
|
10250
|
3380
|
21560
|
2850
|
400×400
|
1000
|
4350
|
6000
|
200
|
|
GMZ2448
|
10250
|
3380
|
24640
|
2850
|
400×400
|
1000
|
4350
|
6000
|
200
|
