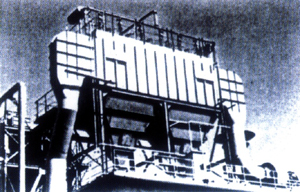

PPCS系列氣箱式脈沖袋式收塵器
氣箱式脈沖（Plenum Pulse)袋收塵器是從美國富樂（Fuller)公司引進具有八十年代水平的高效率袋收塵器。它綜合分室反吹和噴吹脈沖清灰各類袋收塵器的優點，克服了分室反吹清灰強度不夠，噴吹脈沖清灰和過濾同時進行的缺點，因而擴大了袋收塵器的應用范圍，由于這種類型的收塵器的結構有其特點，所以提高了收塵效率，延長了濾袋的使用壽命。
本系列產品可廣泛用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統。如用于煤磨收塵，要增設防燃防爆措施，收塵器結構也要相應的改變，還適合于含塵濃度特高氣體的收塵，如帶O-Sepa選粉機的粉磨系統，氣體含塵濃度高達1000g/m3( 標）以上，采用本系列收塵器收塵，可不設置旋風收塵器作一級收塵。除用于水泥工業外，也適用于冶金、化工、機械和民用鍋爐等廢氣的收塵，本系列收塵器濾袋的材質，一般采用滌綸針刺氈，允許連續使用溫度小于120℃。如濾袋采用芳綸針刺氈（Nomex),其允許使用溫度可達210℃，但這種材質的濾料價格昂貴。如處理的廢氣溫度高于上述濾料的允許溫度，廢氣進入收塵器之前應采取降溫措施。
本系列收塵器為戶外式由不同室數和每室的不同袋數，組成多種不同規格。每室的袋數有32、64、96和128袋四種。全系列共有33種規格，濾袋直徑均為130mm,濾袋長度有2450mm和3060mm兩種。本系列收塵器能負壓或正壓操作，其本體結構無任何改變，其收塵效率可達99.9%以上，凈化后氣體的含塵濃度小于100mg/m3(標），本系列收塵器的主要技術性能分別見表2、表3和表4。本系列收塵器如用于寒冷地區，當室外采暖計算溫度≤-25℃時，若要增設加熱裝置，收塵器的殼體也要作相應的改變。
PPCS32/PPCS64型氣箱式脈沖袋收塵器技術性能表
| 技術參數\型號
|
PPCS32-3
|
PPCS32-4
|
PPCS32-5
|
PPCS32-6
|
PPCS64-4
|
PPCS64-5
|
PPCS64-6
|
PPCS64-7
|
PPCS64-8
|
|
| 處理風量(m3/h)
|
6900
|
8930
|
11160
|
13390
|
17800
|
22300
|
26700
|
31200
|
35700
|
|
| 過濾風速(m/min)
|
1.2～2.0（根據不同的揚塵點選取不同的凈過濾風速，參見表1）
|
|||||||||
| 總過濾面積(m2)
|
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
496
|
|
| 凈過濾面積(m2)
|
62
|
93
|
124
|
155
|
186
|
248
|
310
|
272
|
434
|
|
| 收塵器室數（個）
|
3
|
4
|
5
|
6
|
4
|
5
|
6
|
7
|
8
|
|
| 濾袋總數（個）
|
96
|
128
|
160
|
192
|
256
|
320
|
384
|
448
|
512
|
|
| 收塵器阻力(Pa)
|
1470～1770
|
|||||||||
| 進口氣體含塵濃度(g/m3標）
|
＜200 ＜1000
|
|||||||||
| 出口氣體含塵濃度(g/m3標）
|
＜0.1
|
|||||||||
| 收塵器氣承受負壓(Pa)
|
5000
|
|||||||||
| 清灰壓縮空氣
|
壓力（Pa)
|
(5～7）×105
|
||||||||
| 耗氣量（m3標/min)
|
0.27
|
0.37
|
0.46
|
0.55
|
1.2
|
1.5
|
1.8
|
2.1
|
2.4
|
|
| 脈沖閥（帶電磁閥）
|
數量（個）
|
3
|
4
|
5
|
6
|
4
|
5
|
6
|
7
|
8
|
| 規格（英寸）
|
1
1/2" 2 1/2"
|
|||||||||
| 提升閥（帶氣缸）
|
數量（個）
|
3
|
4
|
5
|
6
|
4
|
5
|
6
|
7
|
8
|
| 規格
|
提升閥板直徑φ460，氣缸直徑φ63
|
提升閥板直徑φ595，氣缸直徑φ100
|
||||||||
| 剛性葉輪給料機
|
下料口300×300mm,高度150mm
|
轉速30.31r/min,減速電機功率1.1KW，產量24m3/h
|
||||||||
| 螺旋輸送機
|
規格
|
直徑φ300，產量30m3/h
(填充率φ=0.7）
|
||||||||
| 減速電機
|
型號XWD2.2-5-1/43，功率2.2Kw
|
|||||||||
| 空氣輸送斜槽
|
如進口氣體含塵濃度小于700g/m3標，排灰裝置應選用較大規格的螺旋輸送機或空氣斜槽
|
|||||||||
| 清灰程序控制器
|
輸出和輸入電壓均為220V，控制器由制造廠配套供應，詳細資料參看控制器的說明書
|
|||||||||
| 濾袋規格和材質
|
直徑×長度φ130×2450mm,滌綸針刺氈重量450g/m3，使用溫度120℃
|
|||||||||
| 保溫層面積(m2)
|
26.5
|
34
|
41
|
48.5
|
70
|
94
|
118
|
142
|
166
|
|
| 設備總重（約值，不包括保溫層
|
2400
|
3400
|
4400
|
5400
|
6900
|
8300
|
970
|
11100
|
12500
|
|
PPCS、PPCA128型氣箱式脈沖袋收塵器技術性能表
|
技術參數\型號
|
PPCS/PPCA 128-6
|
PPCS/PPCA 128-9
|
PPCS/PPCA 128-10
|
PPCA 128-2×6
|
PPCA 128-2×7
|
PPCA 128-2×8
|
PPCA 128-2×9
|
PPCA 128-2×10
|
PPCA 128-2×11
|
PPCA 128-2×12
|
PPCA 128-2×13
|
PPCA 128-2×14
|
|
|
處理風量(m3/h)
|
67300
|
100900
|
112100
|
134600
|
157000
|
179400
|
201900
|
224300
|
247600
|
269100
|
291600
|
314000
|
|
|
過濾風速(m/min)
|
1.2～2.0（根據不同的揚塵點選取不同的凈過濾風速，參見表1）
|
||||||||||||
|
總過濾面積(m2)
|
935
|
1402
|
1558
|
1869
|
2181
|
2492
|
2804
|
3115
|
3427
|
3738
|
4050
|
4361
|
|
|
凈過濾面積(m2)
|
779
|
1246
|
1402
|
1713
|
2025
|
2336
|
2648
|
2959
|
3271
|
3582
|
3894
|
4205
|
|
|
收塵器室數（個）
|
6
|
9
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
26
|
28
|
|
|
濾袋總數（個）
|
768
|
1152
|
1280
|
1536
|
1792
|
2084
|
2304
|
2560
|
2816
|
3072
|
3328
|
3584
|
|
|
收塵器阻力(Pa)
|
1470～1770
|
||||||||||||
|
進口氣體含塵濃度(g/m3標）
|
＜1300
|
||||||||||||
|
出口氣體含塵濃度(g/m3標）
|
0.1
|
||||||||||||
|
收塵器氣承受負壓(Pa)
|
6860
|
||||||||||||
|
清灰壓縮空氣
|
壓力（Pa)
|
(5～7）×105
|
|||||||||||
|
耗氣量（m3標/min)
|
3.6
|
5.4
|
6.0
|
7.0
|
8.3
|
9.5
|
10.7
|
12
|
13.1
|
14.3
|
15.5
|
16.7
|
|
|
脈沖閥（帶電磁閥）
|
數量（個）
|
12
|
18
|
20
|
24
|
28
|
32
|
36
|
40
|
44
|
48
|
52
|
56
|
|
規格（英寸）
|
2 1/2"
|
||||||||||||
|
提升閥（帶氣缸）
|
數量（個）
|
6
|
9
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
26
|
28
|
|
規格
|
提升閥板直徑φ725，氣缸直徑φ100
|
||||||||||||
|
剛性葉輪給料機
|
下料口300×300mm，產量24m2,功率1.1KW
電動雙板閥規格305×915，轉速175min,減速電機XWD4-7-1/37，功率4KW
|
||||||||||||
|
螺旋輸送機
|
規格
|
φ300，產量21m3/h
|
|||||||||||
|
減速電機
|
XWD2.2-5-1/43，功率2.2KW
|
||||||||||||
|
空氣輸送斜槽
|
斜槽規格250mm,斜槽所需風量2.0m3/m2透氣層，風壓6860Pa，風機選型和管道配置選用者負責。如進口氣體含塵濃度小于700g/m3標，應選用與螺旋輸送機的收塵器
|
||||||||||||
|
清灰程序控制器
|
輸出和輸入電壓均為220V，控制器由制造廠配套供應，詳細資料參看控制器的說明書
|
||||||||||||
|
濾袋規格和材質
|
直徑×長度φ130×2450mm,滌綸針刺氈重量450g/m3，使用溫度120℃
|
||||||||||||
|
保溫層面積(m2)
|
125
|
196
|
205
|
323
|
247
|
262
|
277
|
292
|
307
|
322
|
337
|
352
|
|
|
設備總重（約值，不包括保溫層
|
20100
|
26400
|
28900
|
36600
|
43900
|
50000
|
55400
|
60000
|
65400
|
72000
|
78000
|
84000
|
|
PPCS96型氣箱式脈沖袋收塵器技術性能表
|
技術參數\型號
|
PPCS96-4
|
PPCS96-5
|
PPCS96-6
|
PPCS96-7
|
PPCS96-8
|
PPCS96-9
|
PPCS96-2×5
|
PPCS96--2×6
|
PPCS96-2×7
|
PPCS96-2×8
|
PPCS96-2×9
|
PPCS96-2×10
|
|
|
處理風量(m3/h)
|
26800
|
33400
|
40100
|
46800
|
53510
|
60100
|
66900
|
80700
|
94100
|
107600
|
121000
|
134500
|
|
|
過濾風速(m/min)
|
1.2～2.0（根據不同的揚塵點選取不同的凈過濾風速，參見表1）
|
||||||||||||
|
總過濾面積(m2)
|
372
|
465
|
557
|
650
|
744
|
836
|
929
|
1121
|
1308
|
1494
|
1681
|
1868
|
|
|
凈過濾面積(m2)
|
279
|
372
|
465
|
557
|
657
|
744
|
836
|
1028
|
1215
|
1401
|
1588
|
1775
|
|
|
收塵器室數（個）
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
14
|
16
|
18
|
20
|
|
|
濾袋總數（個）
|
384
|
480
|
576
|
672
|
768
|
864
|
960
|
1152
|
1344
|
1536
|
1728
|
1920
|
|
|
收塵器阻力(Pa)
|
1470～1770
|
||||||||||||
|
進口氣體含塵濃度(g/m3標）
|
＜1300
|
||||||||||||
|
出口氣體含塵濃度(g/m3標）
|
＜0.1
|
||||||||||||
|
收塵器氣承受負壓(Pa)
|
＜5000
|
||||||||||||
|
清灰壓縮空氣
|
壓力（Pa)
|
(5～7）×105
|
|||||||||||
|
耗氣量（m3標/min)
|
1.2
|
1.5
|
1.8
|
2.1
|
2.4
|
2.7
|
3.0
|
3.4
|
4.2
|
4.8
|
5.4
|
6.0
|
|
|
脈沖閥（帶電磁閥）
|
數量（個）
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
14
|
16
|
18
|
20
|
|
規格（英寸）
|
2 1/2
|
||||||||||||
|
提升閥（帶氣缸）
|
數量（個）
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
14
|
16
|
18
|
20
|
|
規格
|
提升閥閥板直徑φ725，氣缸直徑φ100
|
||||||||||||
|
剛性葉輪給料機
|
下料口400×400mm，轉速22.5r/min,減速電機1.5kw，產量40m3/h
下料口350×350mm，轉速24.63r/min,產量30m3/h 功率1.5kw 2臺 |
||||||||||||
|
螺旋輸送機
|
規格
|
φ100mm,產量38m3/h
φ300mm，2臺，每臺產量21m3/h |
|||||||||||
|
減速電機（KW）
|
型號XWD5.5-7-1/59，功率5.5Kw
型號XWD2.2-5-1/43，功率2.2Kw |
||||||||||||
|
空氣輸送斜槽
|
如進口氣體含塵濃義大于700g/m3透標，應選用帶送斜槽或較大規格螺旋輸送機的收塵器。
|
||||||||||||
|
清灰程序控制器
|
輸出和輸入電壓均為220V，控制器由制造廠配套供應，詳細資料參看控制器的說明書
|
||||||||||||
|
濾袋規格和材質
|
直徑×長度φ130×2450mm,滌綸針刺氈重量450g/m3，使用溫度120℃
|
||||||||||||
|
保溫層面積(m2)
|
110
|
120
|
130
|
140
|
150
|
160
|
175
|
210
|
245
|
280
|
315
|
350
|
|
|
設備總重（約值，不包括保溫層
|
8710
|
10100
|
12400
|
14100
|
15700
|
17700
|
21000
|
23200
|
29400
|
33600
|
37800
|
12000
|
|
