CD-I（II）型系列長袋低壓脈沖除塵器
CD-I（II）型系列長袋低壓脈沖除塵器是集十余年來的研究技術經驗和成果，綜合了目前國際上的長袋低壓脈沖除塵技術而向用戶推出的一種具有九十年代國際水平的長袋低壓脈沖除塵器技術和產品。它是一種處理風量大、清灰效果好、除塵效率高、運行可靠、維護方便、占地面積小的大型除塵設備。本系列采用的淹沒式脈沖閥使用壽命，綜合技術性能大為提高，可廣泛應用于冶金行業煉鋼轉爐、煉鐵高爐噴煤等工廠、建材、電力、化工行業、鍋爐煙氣除塵等行業的粉塵治理和物料回收。

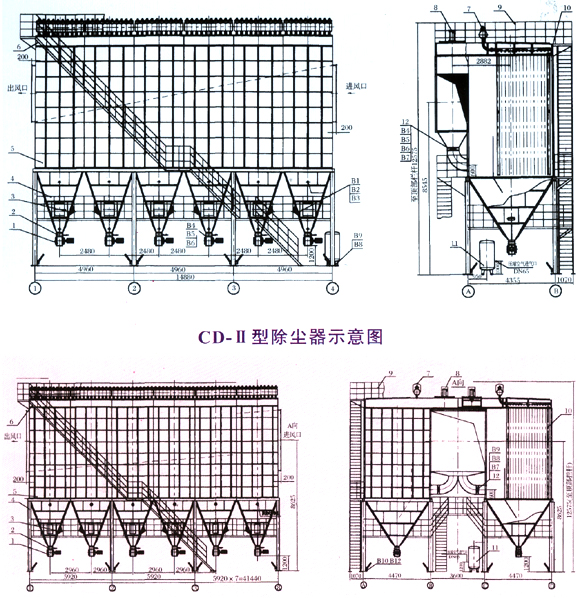

1、星形卸灰閥 2、插板閥 3、振打器 4、支架灰斗 5、過濾箱體 6、上箱體及噴吹系統 7、脈沖閥 8、提升閥 9、扶梯及欄桿 10、濾袋 11、壓縮空氣 12、手動調節閥
CD-I（II）型系列長袋低壓脈沖除塵器技術性能表
序號
|
項目、型號及規格
|
CD-I740
|
CD-I110
|
CD-I1480
|
CD-I1850
|
CD-I2220
|
CD-I2590
|
CD-I2960
|
CD-I3330
|
CD-I3700
|
CD-I4070
|
CD-I4440
|
CD-II4700
|
CD-II5640
|
CD-II6580
|
CD-II7520
|
CD-II8460
|
CD-I9400
|
CD-II10340
|
CD-II11280
|
CD-II12220
|
CD-II13160
|
CD-II14100
|
1
|
過濾面積(m2)
|
740
|
1110
|
1480
|
1850
|
2220
|
2590
|
2960
|
3330
|
3700
|
4070
|
4440
|
4700
|
5640
|
6580
|
7520
|
8460
|
9400
|
10340
|
11280
|
12220
|
13160
|
14100
|
2
|
處理風量(萬m3/h)
|
6.66
|
9.99
|
13.32
|
16.65
|
19.98
|
23.31
|
26.64
|
29.97
|
33.3
|
36.63
|
39.96
|
42.3
|
50.76
|
59.22
|
67.68
|
76.14
|
84.6
|
93.06
|
101.52
|
109.98
|
118.44
|
126.9
|
3
|
濾袋數兩（條）
|
300
|
450
|
600
|
750
|
900
|
1050
|
1200
|
1350
|
1500
|
1650
|
1800
|
1920
|
2304
|
2688
|
3072
|
3456
|
3840
|
4224
|
4608
|
4992
|
5376
|
5760
|
4
|
濾袋規格
|
φ130×6000
|
|||||||||||||||||||||
5
|
清灰方式
|
在（離）線清灰
|
|||||||||||||||||||||
6
|
室數（個）
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
16
|
18
|
20
|
22
|
24
|
26
|
28
|
30
|
|
7
|
除塵器漏風率(%)
|
≤2%
|
|||||||||||||||||||||
8
|
除塵器入口濃度(g/m3)
|
≤50g/m3
|
|||||||||||||||||||||
9
|
除塵器排放濃度(g/m3)
|
≤50～100mg/m3
|
|||||||||||||||||||||
10
|
脈沖閥數量（個）
|
20
|
30
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
110
|
120
|
120
|
144
|
168
|
192
|
216
|
240
|
264
|
288
|
312
|
336
|
360
|
11
|
參考重量（噸）
|
29
|
44
|
59
|
74
|
88
|
103
|
118
|
133
|
148
|
162
|
177
|
173
|
208
|
243
|
278
|
313
|
347
|
382
|
417
|
452
|
486
|
526
|
